오토캐드(AutoCAD) 다중플롯 및 멀티플롯 하는 방법
안녕하세요.
오토캐드에서는 도면 및 여러 작업을 거쳐서 여러 장의 플롯(프린트)이 필요할 때가 있습니다.
특히, 업무적으로 이용을 하면 더욱 필요하게 됩니다.
오늘은 어느정도 돈을 내고 여러 편의성을 가진 오토캐드 보조 프로그램 "드림(DREAM)"에 대해서 알아보고자 합니다.
오토캐드(AutoCAD) 드림(Dream) 이란?
드림플러스
드림플러스는 정보통신망 이용촉진 및 정보보호 등에 관한 법률, 개인정보보호법 등 관련법령에 따라 정보주체의 개인정보를 보호하고, 이와 관련한 고충을 신속하고 원활하게 처리할 수 있도
www.dreamcad.net
↑ 공식사이트 입니다.
드림플러스는 오토캐드에 탑재되어 있는 기본적인 기능을 메모리 작업으로 활용하여 오토캐드 소프트웨어의 add-on 프로그램입니다.
각종 치수, 블록, 수정, 레이어, 멀티플롯, 폴리선 등 다양한 편의 기능을 리습(lisp)
[AUTOCAD] 오토캐드 리습 사용법(Lisp), Z값 0으로 만들어주는 리습(3D2D)
오토캐드 리습(LISP)이란? AUTOCAD 리습은 AUTODESK에서 만든 기능들을 활용하여 반복적인 기능(매크로) 및 사용자들의 원활한 작업을 위해 TEXT 에디터를 통해 명령 프로그래밍을 할 수 있는 것을 말합
100cm24kg.tistory.com
처럼 이용할 수 있어 매우 편리하고 업무 시간 단축을 시켜주는 매우 편리한 프로그램입니다.
오토캐드 드림(Deam) 가격 및 호환 가능한 프로그램
오토캐드 드림플러스는 라이선스를 구매함으로 e-mail로 고유 일련번호와 CD-KEY를 부여받아 이용 가능합니다.
드림플러스는 오토캐드, 오토캐드 LT, BricsCAD에서 호환 가능 합니다.
사용 환경은 오토캐드는 32/64bit AutoCAD 2010 이상 가능합니다.
가격 : 55,000원 /1년 (월 5,500원)
판매방식 : 1년 단위 라이선스만 판매
생각보다 비싸다고 생각되는 사람들이 있겠지만 월 5,500원으로 야근 안 하고 업무 시간을 단축시키면서 삶의 업무 질을 향상할 수 있다면 비싼 가격은 아니라고 생각됩니다.
구입 방법은 위의 "드림플러스" 공식 사이트에서 제품구매가 가능합니다.
오토캐드 드림(Dream)을 활용한 멀티플롯(체험판 30일 체험)
드림플러스 공식 사이트에서 다운로드 및 제품구매 방법이 상세히 기재되어 있기 때문에 구매 등록 후 봐주시면 됩니다.
체험판 다운로드도 최초로 가능하기 때문에 최초 설치한 날로부터 한 달간 사용이 가능하니, 급하신 분들은 체험판을 이용해 보는 것도 나쁘지 않습니다.
다중 플롯(명령어:MPL)
다중 플롯은 여러 장의 도면을 한 번에 출력하는 방법입니다.

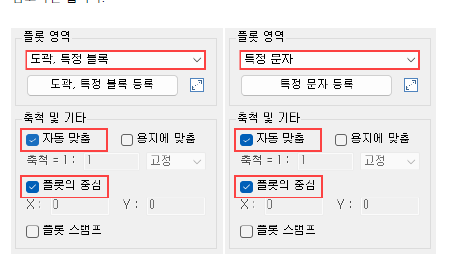

축척 자동 맞춤과 플롯의 중심을 꼭 체크하여야 합니다.
축척 자동 맞춤은 플롯을 해보시면 A3, A4 등 기준으로 플롯 할 경우라도 여백의 프린팅 때문에 축척이 미세하게 다릅니다.
하지만 멀티플롯을 진행할 때 자동으로 정확한 축척으로 맞춰서 플롯되기 때문에 꼭 체크하여야 합니다.
"도곽, 특정 블록" 설정
도곽 및 특정 블록은 플롯을 할때 정해진 도곽 및 블록을 클릭할 경우 그 블록 및 도곽 안에 내용을 플롯을 합니다.
그렇기 때문에 멀티플롯을 진행하려고 하시는 분들은 도곽이나 특정 블록을 꼭! 등록을 하시고 진행하시면 그 등록한 도곽으로 플롯이 가능합니다.

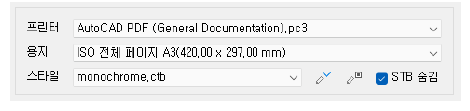

프린터 종류, 용지(A3, A4 등), CTB(스타일 설정)을 설정합니다.

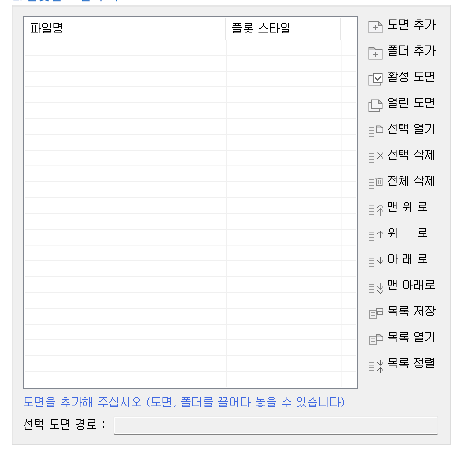

여러 장의 캐드파일인 경우 플롯 할 도면을 전부 추가하면 됩니다. 그럴 경우 등록한 도곽 및 블록이 있는 내용을 플롯 합니다.(주의 : 블록이름이 꼭 같아야 하며, 도곽(Xref) 또한 마찬가지입니다.)

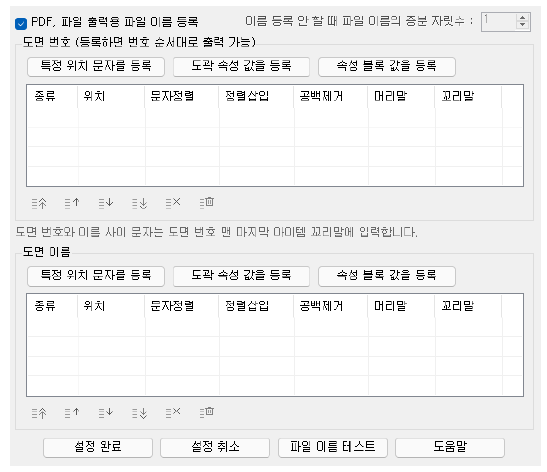

파일(PDF)로 플롯을 진행할 경우 정해진 파일이름으로 플롯을 하고 싶을 경우가 생깁니다.
예를 들어 도면 파일 이름이 평면도. DWG 라면 PDF 출력할 때 파일 이름은 평면도(1). pdf, 평면도(2). pdf, 평면도(3). pdf로 증분 되어 생성됩니다.
더욱 자세한 내용은 드림플러스의 매뉴얼을 참고하시면 됩니다.
