[AUTOCAD] 캐드 선 길이 측정/ 선 길이 합계 리습 공유

캐드로 많은 여러 가지 도면 및 작업을 하게 되면 가끔 선의 길이를 알아야 하거나 선들의 선길이 합계가 필요할 때가 있습니다. 일일이 CTRL+1로 특성창을 열어서 확인할 수 있지만, 리습은 전에 포스팅했듯이 시간단축이 목표이기에 리습을 공유하고자 합니다.

목차

1. 리습 다운로드

2. 선길이(LM) 명령어 실행

3. 여러 선들의 합계(LE) 명령어

4. 주의할 점

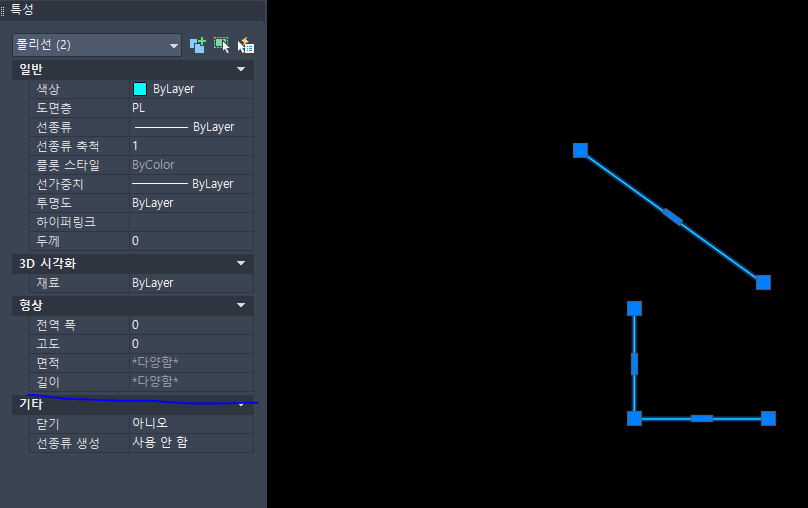

오토캐드 특성창 길이 확인

---

1. 선 길이 측정 및 선 길이 합계 리습 다운로드

선길이합계(LM.LE).lsp

0.00MB

위의 리습을 다운로드하시면 되고 리습을 적용을 못하시는 분들은 아래의 포스팅을 확인해주시길 바랍니다.

[AUTOCAD] 오토캐드 리습 사용법(Lisp), Z값 0으로 만들어주는 리습(3D2D)

---

2. 선 길이 측정 (LM 명령어)

LM 명령어 실행

캐드 명령어 창에 "LM" 명령어를 실행해 줍니다.

객체선택

명령어를 실행해 주게 되면 선길이를 측정할 객체를 선택하시면 됩니다.

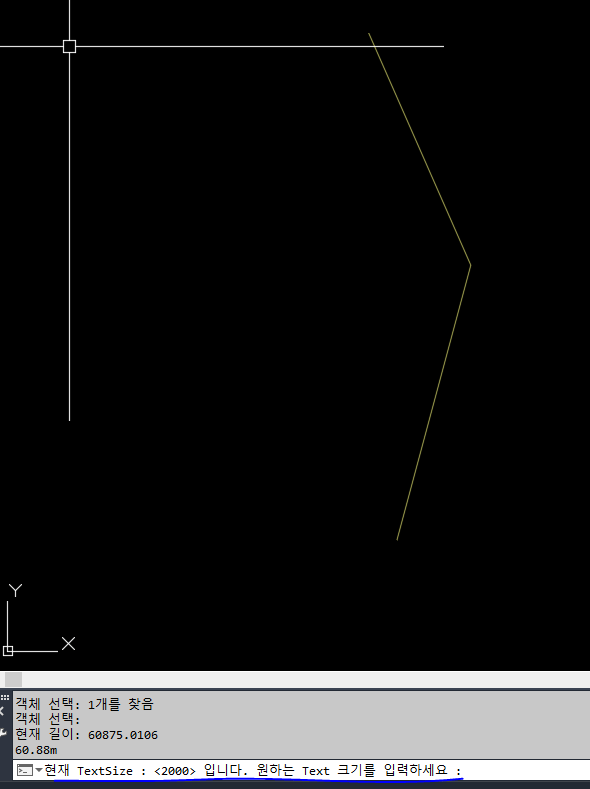

원하는 텍스트 사이즈 크기

위의 문구과 같이 현재 TextSize : <2000>입니다. 원하는 text 크기를 입력하세요 :

말 그대로 원하는 문자 높이를 입력하시면 됩니다.

pick text point

텍스트가 표현될 원하는 지점을 선택하시면 됩니다.

리습 적용

---

3. 여러 선들의 길이 합계(LE)

여러 객체를 눌렀을 경우 길이 *다양함* 표시

여러 선들을 그려놓고 선택한 선들의 길이를 보려면 일일이 계산을 해야 할 때가 있습니다.

선택한 선들을 한 번에 길이합산해서 알려주는 리습으로 명령어는 "LE"입니다.

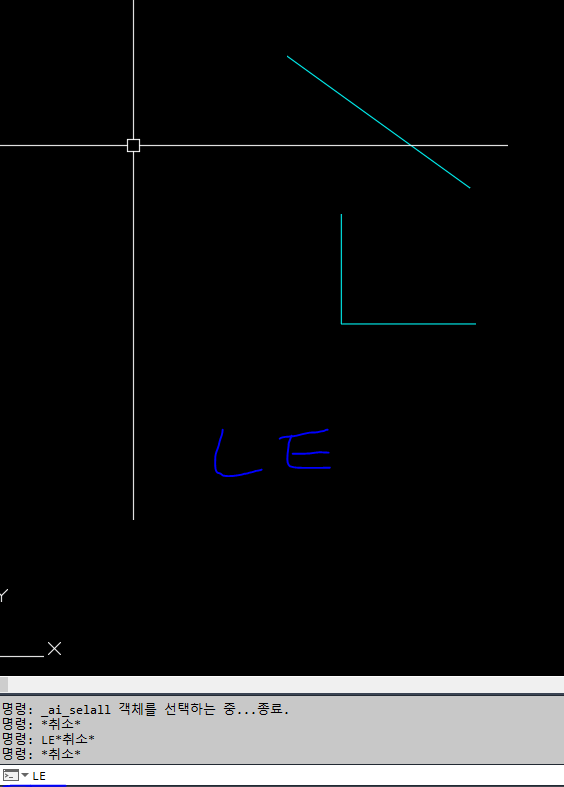

여러선들의 합계 LE

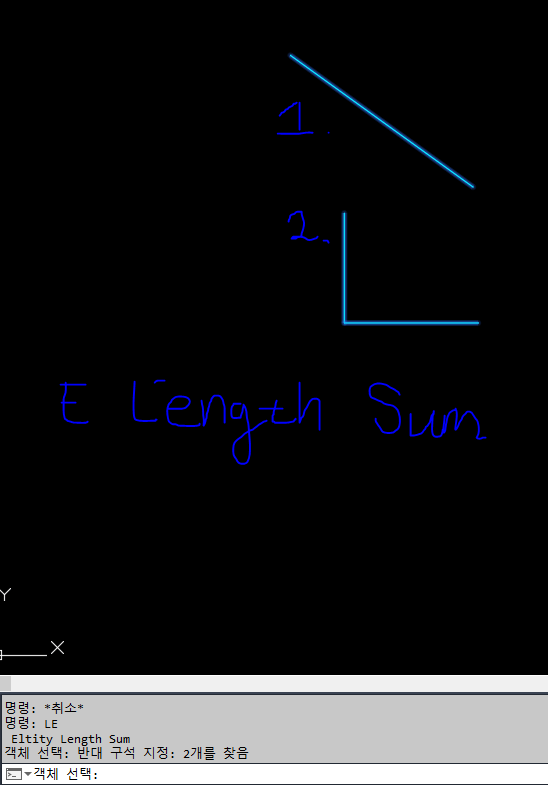

객체합계

1번의 선 및 2번의 선을 객체 선택을 하겠습니다.

원하는 글자크기

위와 마찬가지로 원하는 문자높이를 입력합니다.

합한 라인 합계

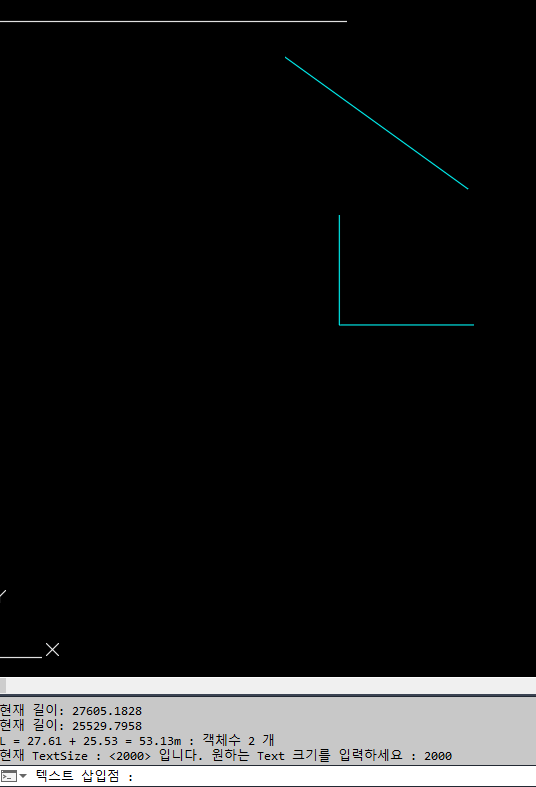

원하는 지점에 클릭을 하게 되면 위의 사진과 같이 27.61+25.53 = 53.13m : 객체수 2개라는 결과물이 나오게 됩니다.

이로 인해 내가 선택한 객체 및 선들의 합계를 알아볼 수 있습니다.

---

※ 주의할 점

참고로 현재 리습의 M(미터) 단위 표시는 1/1000 스케일의 mm(밀리미터) 단위로 계산을 한 건축도면을 그릴 때 기준으로 나타낸 선입니다.

예를 들어 길이가 1000일 경우 = 1m로 표기가 됩니다.

토목도면 단위로 생각하면 길이가 1 일경우 1m로 보통 그리게 되는데 그럴 경우에서 리습을 적용을 하게 되면 오류가 발생할 것입니다. 그렇기에 꼭 scale 조정을 하셔야 합니다.
